product beschrijving
De acroniemen SC, LC, FC en ST verwijzen naar de meest voorkomende typen optische connectoren in FTTH-toepassingen en datanetwerken.De terminologie van PC/UPC/APC verwijst naar het type polijsten dat wordt toegepast op de optische terminal (ferrule), waardoor laserlichtpulsen door twee optische vezels kunnen gaan.
Dan verwijst een typische FTTH-pigtail met een SC/APC-connector bijvoorbeeld naar een SC-connector met een APC-polijsting.
Voordat u begint: Een goede gewoonte is om de uiteinden van de adereindhulzen schoon te houden om de optische verbinding te optimaliseren.Als de connector vuil wordt, moet een optische connectorreiniger worden gebruikt om stof en vlekken te verwijderen.
Schema van een typische SC-type optische vezelconnector

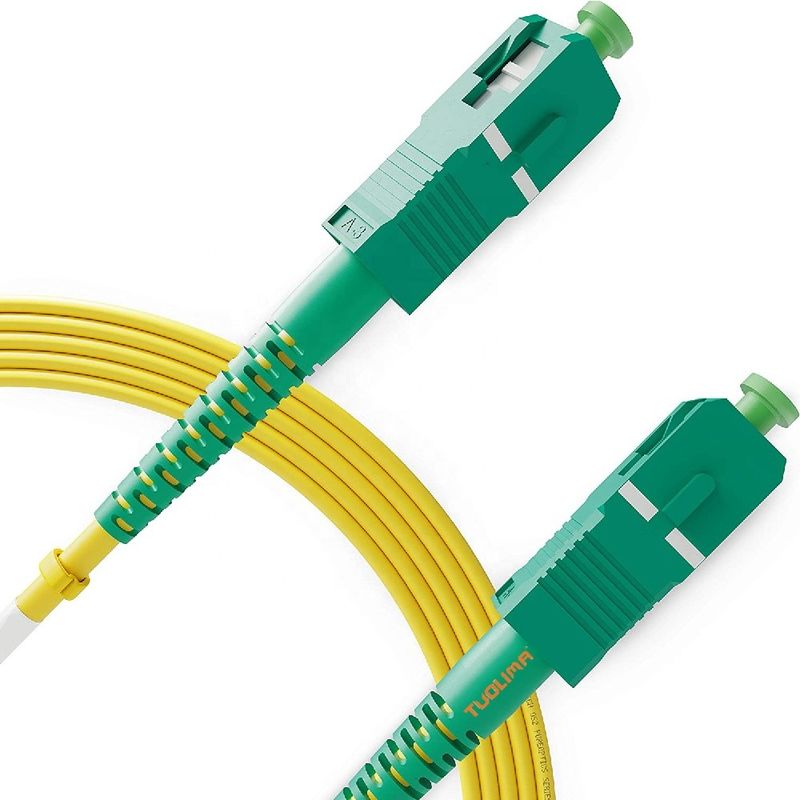

Detail van een optische SC-connector (Subscriptor-connector of vierkante connector)
* "SC" staat voor... Suscriptor Connector of Square Connector
* Een korte geschiedenis: ontwikkeld door Nippon Telegraph en Telephone, is het het populairst geworden vanwege de dalende productiekosten.
* Kenmerken: Snelle push-and-pull montage.Het is compact, waardoor een grote dichtheid aan connectoren per instrument mogelijk is.Het wordt gebruikt in FTTH, telefonie, CATV, enz.
* Optische kenmerken: Voor single mode en multimode vezels.Verliezen van 0,25 dB.

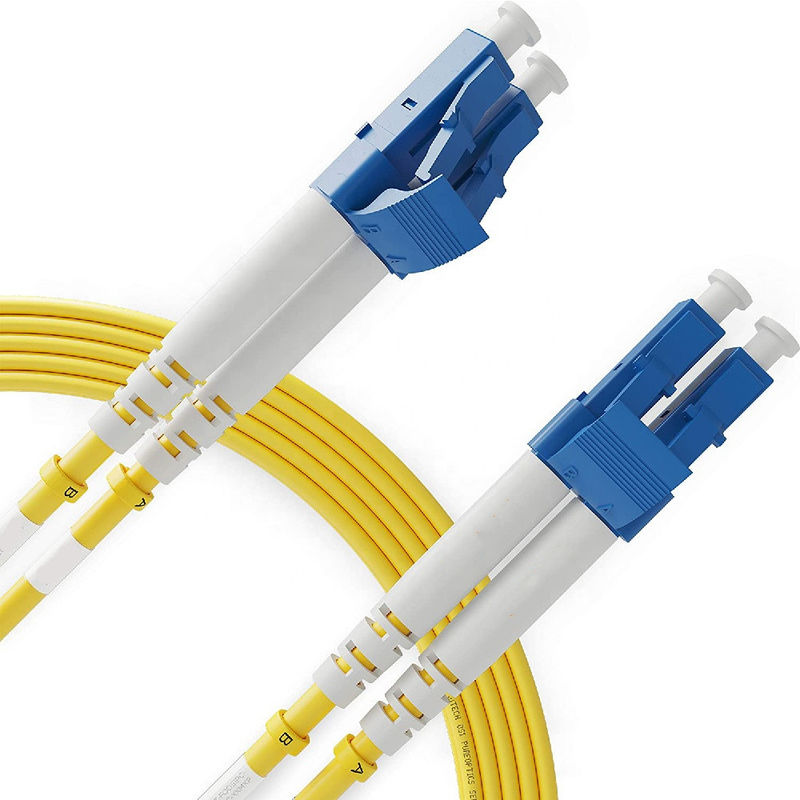

Detail van een LC optische connector (Lucent Connector of Little Connector)
* “LC” staat voor... Lucent Connector of Little Connector.
* Een korte geschiedenis: Ontwikkeld door Lucent Technologies en uitgebracht in 1997.
* Kenmerken: Push-and-pull fitting (het doet denken aan een RJ45).Veiliger en compacter dan het SC-type, waardoor een nog grotere dichtheid van connectoren in racks, panelen en FTTH mogelijk is.
* Optische kenmerken: Voor monomode en multimode vezels.Verliezen van 0,10 dB.

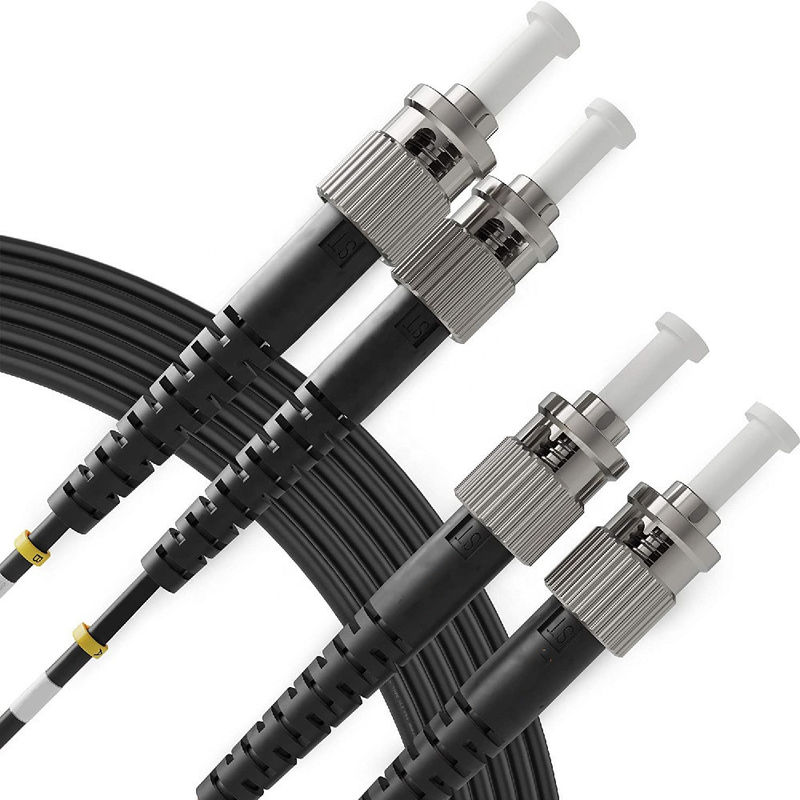

Detail van een ST (Straight Tip) optische connector
* "ST" staat voor... Rechte Tip.
* Een korte geschiedenis: Ontwikkeld in de VS door AT&T en gebruikt in professionele omgevingen zoals bedrijfsnetwerken en op militair gebied.
* Kenmerken: De vorm doet denken aan de Japanse FC-connector, behalve het BNC-type fittingsysteem (draaislot ook wel bajonet-achtige fitting genoemd).
* Optische kenmerken: Voor multimode vezels.Verliezen van ongeveer 0,25 dB.
Detail van een optische FC-connector (ferrule-connector)
* "FC" staat voor Ferrule Connector.
* Een korte geschiedenis: het was de eerste optische connector met een keramische ferrule, ontwikkeld door Nippon Telephone and Telegraph.Het gebruik ervan wordt steeds minder gebruikelijk in het voordeel van SC- en LC-connectoren.
* Kenmerken: De schroefverbinding van de connector is trillingsbestendig;daarom wordt het gebruikt in toepassingen in beweging.Het wordt ook gebruikt in precisie-instrumenten (zoals OTDR) en het is erg populair in CATV.
* Optische kenmerken: Voor single-mode vezels.Zijn invoegverliezen bereiken de 0,3 dB.
Optische vezelhuls polijsten: PC, UPC en APC
* PC: fysiek contact.De ferrule is afgeschuind en afgewerkt in een effen oppervlak.Dit voorkomt lege ruimtes tussen de adereindhulzen van de connectoren die worden gekoppeld en bereikt invoegverliezen tussen -30 dB en -40 dB.Het gebruik ervan loopt steeds meer uit de hand.
* UPC: Ultra Fysiek contact.Ze zijn vergelijkbaar met de pc-connectoren, waardoor retourverliezen kunnen worden verminderd tot een marge tussen -40 en -55 dB dankzij de scherpere curve van de afschuining.De huidige trend is om het in deadlines te gebruiken om operators in staat te stellen netwerktests uit te voeren, bijvoorbeeld met behulp van een OTDR.
* APC: hoekig fysiek contact.De ferrule eindigt in een vlak, 8 graden gehoekt oppervlak, waardoor het de connector is die een beste optische verbinding bereikt, omdat het de retourverliezen tot -60 dB vermindert, waardoor het aantal gebruikers in single-mode vezels kan toenemen.Om deze reden, in combinatie met de voortdurend dalende productiekosten, is APC het meest gebruikte polijsttype geworden.
Verpakking & Levering
Sollicitatie
FAQ
Q1: Bent u een handelscompany ofmfabrikant?
Wij zijn een professionalmfabrikant die co . producerenmmunicatiekabel, zoals UTP/FTP/SFTP cat5,cat5e,cat6,cat7, patchkabel, coaxkabel, stroomkabel, enz.Als u op reis bent in China, neem dan gerust contact met ons op om u op te halen op de luchthaven en welkom!me om onze fabriek te bezoeken.
Vraag 2: Waarom voor ons kiezen? Wat is uw voordeel?
Onze fabriek opgericht in 2011, gelegen in Baiyun district Dongguan City.Produceer diverse kabels voor:moopnieuw dan 9 jaar ervaring. U kunt kwaliteitsproducten en een uitstekende koopervaring krijgen vanmons!
Kwaliteitsproducten: Rauw van hoge kwaliteitmateriaal
Comkleine prijs: fabrieksprijs
OEMservice: Aanbieding en welkomme OEMonderhoud
Doordachte service: snelle reactie binnen 24 uur
Snelle levering time: Strikt productieplan en leveringsdatum.
Q3: Accepteert u samgraag bestellen?
Ja, graag gedaanme om sa . te plaatsenmple om onze superieure kwaliteit en diensten te testen.
Q4:Time levering?
1 * 20'GP: binnen 10 dagen na ontvangst van de aanbetaling.
1 * 40'GP: binnen 12 dagen na ontvangst van de aanbetaling.
1 * 40'HQ: binnen 15 dagen na ontvangst van de aanbetaling.
Voor voorraad:ms, slechts 2 dagen voor levering time.
V5: Betalenmbinnengaanm?
T/T, ,Money Gram, Paypal, enz.
